Como um projeto de áudio e vídeo é conduzido
A metodologia de projeto audiovisual da ATIV segue uma sequência que vai do diagnóstico ao aceite: levantamento, projeto, instalação, comissionamento e documentação. Esta página descreve o que acontece em cada fase e o que o cliente recebe ao final.
Metodologia de projeto audiovisual: diagnóstico e visita
O trabalho começa por entender o uso. Conversamos com quem opera e com quem usa a sala para registrar o que ela precisa fazer: tipos de reunião ou de sessão, quantas pessoas falam, fontes de conteúdo, participação remota, gravação e quem atende quando algo falha.
Na visita, levantamos o que o desenho não mostra: acústica e ruído de fundo, iluminação, posição do mobiliário, percurso de cabos, quadro elétrico, pontos de rede e espaço para o rack. Em reforma, conferimos o que já está instalado e o que pode ser aproveitado.
O resultado é um programa de necessidades escrito, que o cliente revisa. Ele vira a base do projeto e, mais adiante, a régua do aceite.
Projeto e especificação: memorial, planilha e diagrama
Usamos como referência a norma ANSI/AVIXA D401.01, que define o conjunto de documentos de um projeto audiovisual conforme a complexidade do sistema. O memorial descreve o funcionamento de cada ambiente e as métricas que serão verificadas. A planilha lista os materiais, item a item.

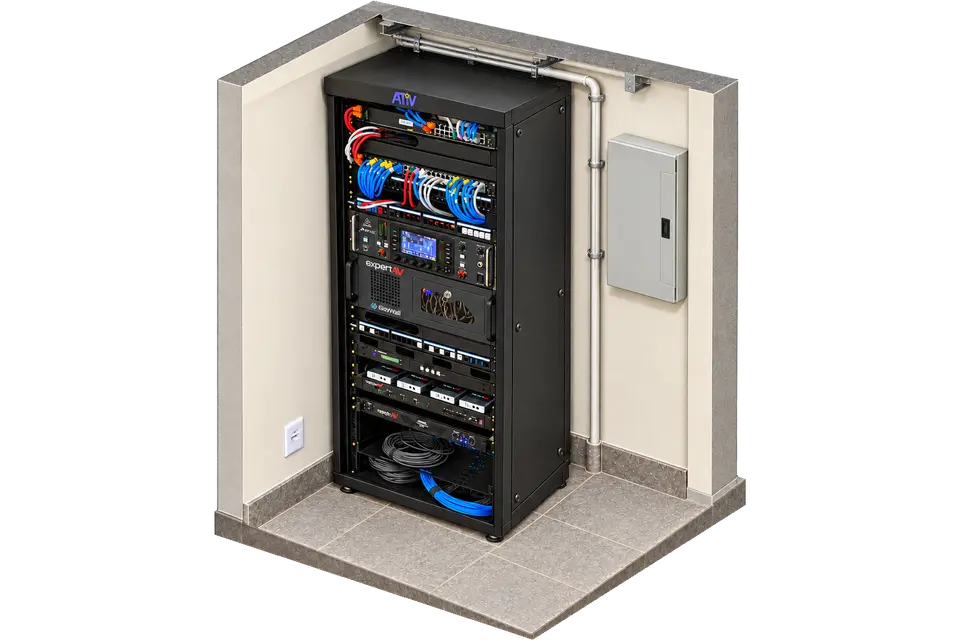

O diagrama de interligação mostra como cada componente se conecta, com tipo e identificação de cabo e os dados de rede. As plantas localizam os dispositivos, e a elevação de rack define a posição dos equipamentos, a ventilação e a separação dos cabos por tipo de sinal.
Nesta fase também informamos às outras disciplinas o que o sistema exige: circuitos elétricos dedicados e aterramento, com a ABNT NBR 5410 como referência, pontos de rede, VLANs e carga térmica. O projeto elétrico e o de ar-condicionado continuam com o projetista responsável.
Instalação
Antes de ir a campo, o sistema pode ser montado e testado no laboratório da ATIV em Cotia, com a programação carregada. Problemas de configuração aparecem na bancada, onde a correção não ocupa tempo de obra.
Na obra, a instalação segue o projeto: passagem e identificação dos cabos nas duas pontas, montagem do rack, fixação de displays, caixas acústicas, microfones e câmeras, e configuração da rede. Mudanças em relação ao projeto são registradas para entrar na documentação final. A coordenação com as equipes de civil, de elétrica e de TI do cliente faz parte da gestão da execução.
Comissionamento e o que se mede em campo
O comissionamento usa como referência a ANSI/INFOCOMM 10:2013, que organiza a verificação de desempenho em itens por categoria, como áudio, vídeo, controle, cabeamento e rede. Os itens são escolhidos a partir do projeto. A norma não fixa valores: a meta é definida no projeto e conferida em campo.
Entre as verificações estão a cobertura de áudio nas posições de ouvinte, o nível do sistema em relação ao ruído de fundo, a inteligibilidade da fala como meta de projeto conferida no comissionamento, o cancelamento de eco nas chamadas, a legibilidade da imagem, as funções do painel de controle e a temperatura do rack.
O que não passa vai para uma lista de pendências, com responsável e data. O relatório de comissionamento reúne os resultados e sustenta o aceite.
Documentação entregue ao cliente
Ao final, a documentação é corrigida para refletir o sistema como ficou instalado e aceito. Esse conjunto, chamado as built, é a base de toda manutenção futura.
- Diagramas, plantas e elevações de rack atualizados.
- Lista de equipamentos com identificação e endereços de rede.
- Relatório de comissionamento e lista de pendências encerradas.
- Arquivos de programação e de interface, com propriedade e acesso definidos em contrato.
- Manual de operação e registro do treinamento de usuários e operadores.
O que fica no contrato: prazo, resposta e peças
Prazo de execução, tempo de resposta do suporte, peças de reposição e cobertura depois do aceite não são definidos nesta página. Cada um desses pontos é definido em contrato, de acordo com o porte do sistema e com a criticidade da operação.
Do mesmo modo, a sequência descrita aqui é ajustada ao projeto. Uma sala de reunião simples pede um conjunto menor de documentos e de testes do que um auditório ou uma sala de controle. A ordem se mantém: levantar, projetar, instalar, verificar e documentar.
