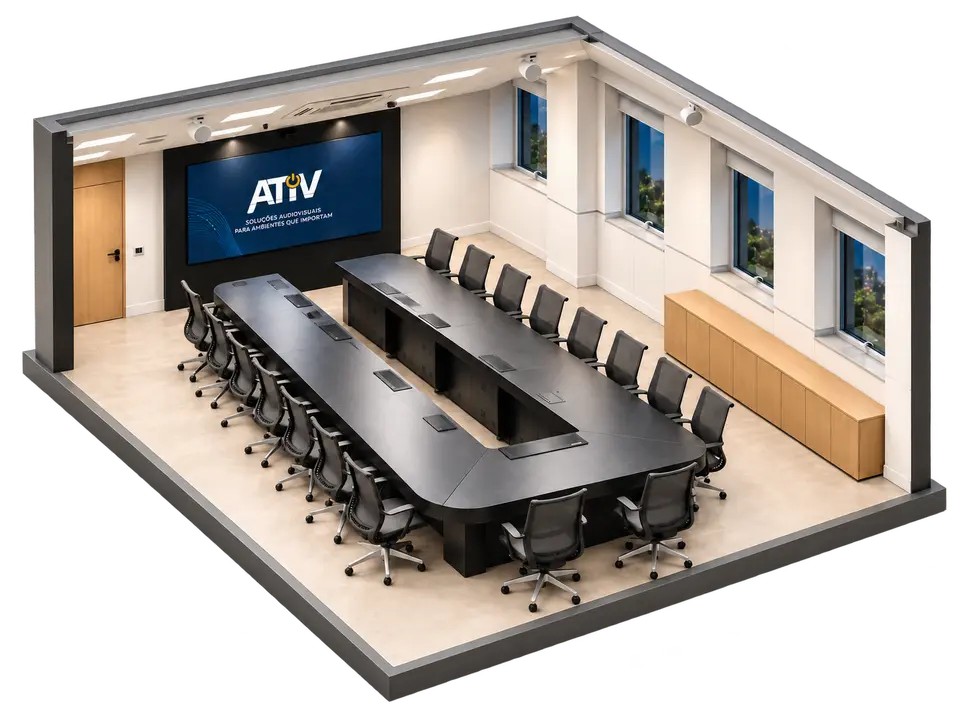

Imagem ilustrativa
Climatização ligada ao uso da sala
A climatização de sala técnica e auditório entra no projeto audiovisual por dois motivos distintos. No auditório, o ar acompanha a ocupação e a agenda. Na sala técnica, ele mantém os equipamentos do rack na temperatura de trabalho. A ATIV integra o comando no primeiro caso e informa os requisitos no segundo.
O que a climatização precisa fazer em cada ambiente
Um auditório passa boa parte do tempo vazio e, quando enche, a carga térmica sobe depressa. O ar precisa começar antes do público chegar e voltar ao modo de espera depois que a sala esvazia. Há ainda o ruído: difusor barulhento sobre a plateia ou sobre a mesa entra nos microfones e prejudica a fala.
A sala técnica tem a necessidade oposta. Os equipamentos dissipam calor o tempo todo, com gente no prédio ou não, e a refrigeração não pode depender da agenda de ninguém.
O que entra no projeto do lado do audiovisual
O audiovisual pede o modo e o sistema de climatização executa, com suas próprias proteções e tempos. A ATIV não dimensiona o ar-condicionado e não substitui o projetista de climatização nem o de elétrica: capacidade, dutos, vazão e circuitos são definidos por eles.
- Pontos de comando: ligar e desligar, modo ocupado ou desocupado e, quando o cliente quer, ajuste de temperatura dentro de uma faixa limitada.
- Pontos de leitura: temperatura da sala, estado do equipamento de ar e alarme de falha.
- Interface com o sistema de ar, por gateway ou API, no protocolo que o predial do cliente usa, como BACnet ou Modbus.
- Sensor de presença e ligação com a agenda de salas.
- Sensor de temperatura no rack, com aviso para a equipe de manutenção.
- Tela no painel da sala, quando o usuário pode ajustar a temperatura.
Climatização de sala técnica e auditório: o que a ATIV informa
Para a sala técnica, o projeto usa como referência a norma AVIXA F502.02, de projeto de racks. Ela pede um plano térmico: quanto calor o conjunto de equipamentos dissipa, por onde o ar entra e sai de cada um e como o rack é ventilado. A ATIV calcula a dissipação a partir da lista de equipamentos e entrega o dado ao projetista de ar-condicionado, junto com a posição do rack e o sentido do fluxo de ar.
Para o auditório e as salas de reunião, a informação é de outro tipo: onde ficam os microfones, qual é o nível de ruído de fundo usado como meta no projeto de áudio e quais equipamentos geram calor dentro do ambiente, como projetores e painéis de LED.
Como o comando se liga ao controle da sala e ao BMS
O pedido de climatização faz parte da cena, junto com luz e áudio. A sequência de operações do projeto descreve cada passo, com base no relatório técnico AVIXA TR111.01: a agenda indica reunião em determinado horário; o controle pede o modo ocupado com antecedência; o sensor confirma a presença; sem ninguém na sala por um período definido, o pedido volta para desocupado.
Onde existe BMS, o pedido vai para ele, e não direto à máquina de ar. Se a comunicação cair, o ar segue no controle do sistema predial e a sala avisa a perda de contato. Sistemas de segurança da vida, como a extração de fumaça, não são comandados pelo audiovisual.
O que se confere no comissionamento
- Cada comando e cada leitura testados com a equipe responsável pelo ar-condicionado.
- Sequência de agenda e ocupação executada do início ao fim.
- Gradiente térmico do rack com todos os equipamentos ligados, comparado com o plano térmico.
- Aviso de temperatura alta no rack chegando a quem deve recebê-lo.
- Ruído de fundo da sala com o ar em operação, comparado com a meta do projeto de áudio.
- Comportamento na perda de comunicação entre os sistemas.
O que fica escrito no contrato
O contrato lista os pontos trocados com o sistema de ar, a sequência de operações e os dados térmicos que a ATIV fornece ao projetista. Deixa registrado que o projeto, a instalação e a manutenção do ar-condicionado são de responsabilidade de terceiros, e indica quem atende quando o aviso de temperatura do rack dispara.
Próximo passo
Quanto antes o projetista de ar-condicionado receber os dados do rack e da sala, menos ajuste em obra.
