Auditório Multidisciplinar
Sonorização line array, projeção, iluminação cênica e automação Q-SYS para eventos e palestras.
Setor
Educação
Ambiente
Auditório
Cliente
Confidencial · Centro de formação profissional
O desafio
Instituição que queria um auditório versátil para eventos corporativos, palestras e apresentações acadêmicas, com recursos profissionais e operação simples.
A solução ATIV
Executamos a integração audiovisual completa: sonorização line array, microfonia com mixagem automática Dante, projeção de alta luminosidade, iluminação cênica DMX, câmeras PTZ para gravação e streaming e central de automação Q-SYS.
Tecnologias aplicadas
- Sonorização line array com cobertura uniforme
- Processadores DSP com matriz digital configurável
- Projeção de alta luminosidade com tela motorizada
- Microfonia com mixagem automática Dante
- Câmeras PTZ para transmissão e gravação
- Iluminação cênica com controle DMX
- Central de automação Q-SYS
Escopo entregue
- Sonorização line array e microfonia Dante
- Gravação e streaming de eventos
- Operação unificada por automação Q-SYS
Benefícios para a operação
- Auditório de referência regional em infraestrutura para eventos
- Um só espaço para eventos corporativos, palestras e aulas
- Recursos profissionais com operação simplificada

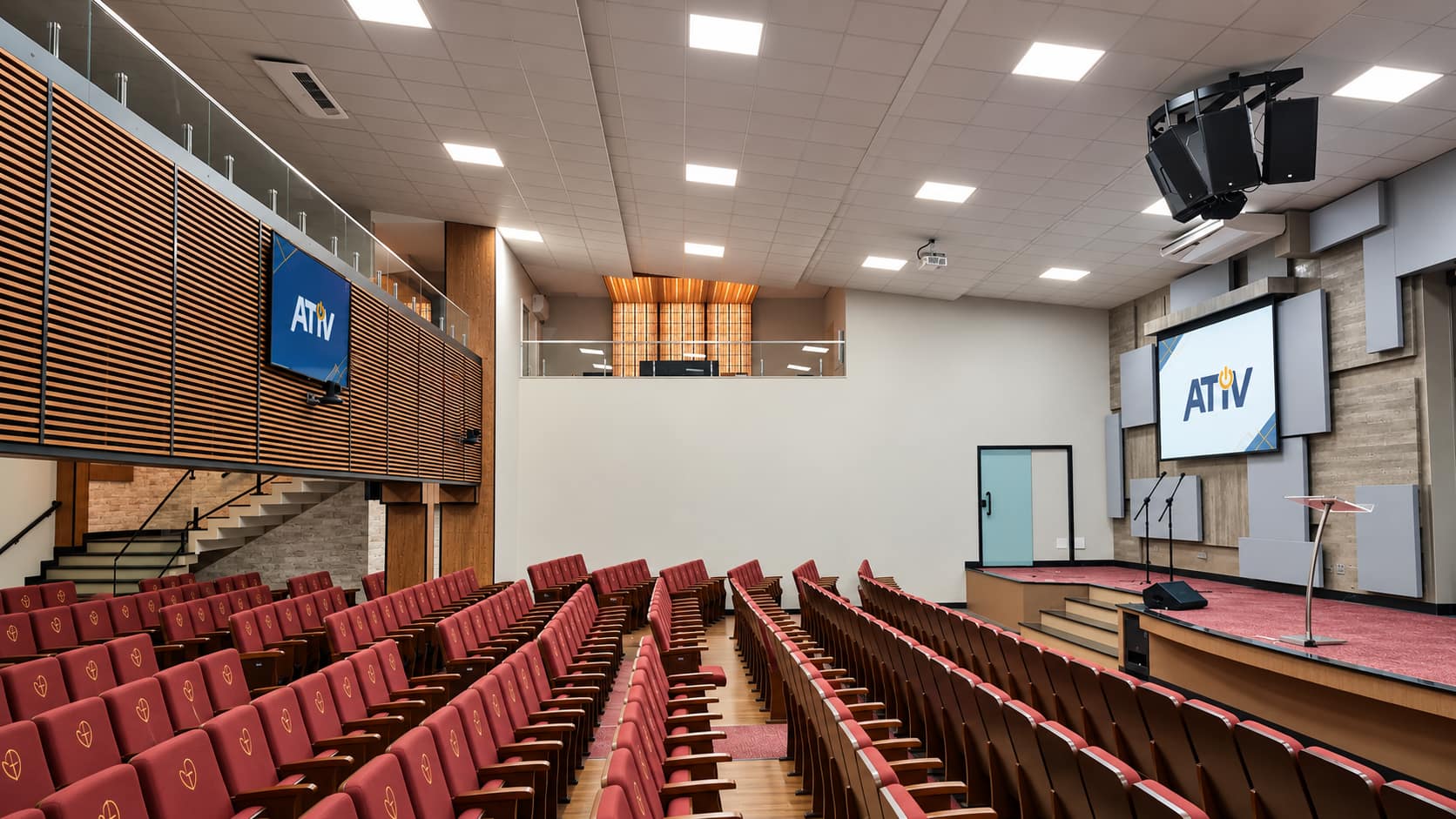

Ambiente de referência: auditório
Auditório de uso educacional para 84 pessoas, com plateia escalonada, sonorização line array, projeção de alta luminosidade e três câmeras PTZ para gravação e streaming. Som, imagem e luz operados por cenas na central de automação.
Modelo do tipo de sistema deste projeto, desenhado com a biblioteca isométrica da ATIV. Não reproduz a planta do cliente. Sala de 15,0 × 17,0 m, forro a 6,4 m, rack de 28U, 29 ligações no diagrama.
Vídeo e projeção
- Projetor de alta luminosidade no forro e tela de 5,2 × 2,9 m
- Vídeo sobre IP: encoder no púlpito e decoder do projetor
- Monitor de programa na régie
Sonorização
- Dois line arrays de seis elementos, cada um com subgrave suspenso
- Dois monitores de palco
- DSP com matriz digital e amplificadores em rede Dante
Captação e transmissão
- Microfone gooseneck no púlpito e dois microfones sem fio de mão
- Três câmeras PTZ: duas ao fundo e uma lateral
- Processador de vídeo, encoder de streaming e gravador
Automação e rede
- Central de automação com cenas por tipo de evento
- Painel de toque na régie
- Interface DMX para a iluminação cênica
- Switch AV com PoE e VLAN por função
Carregando o desenho…
Imagem ilustrativa. Equipamentos genéricos, sem marca nem modelo.
Cenas em Q-SYS: um auditório multidisciplinar, vários usos
Evento corporativo, palestra e apresentação acadêmica pedem configurações diferentes de som, imagem e luz. Refazer essa configuração à mão a cada uso exige técnico presente e abre espaço para erro. Na automação Q-SYS, cada tipo de uso vira uma cena: um toque no painel prepara a tela e o projetor, abre os microfones daquele formato e chama a luz correspondente.
Áudio e controle ficam na mesma plataforma. Com um só sistema respondendo pelo estado da sala, não há dois equipamentos dando ordens diferentes ao mesmo dispositivo, e a manutenção tem um único programa para ler.
Por que sonorização line array
Num auditório, a dificuldade é entregar nível parecido à primeira e à última fileira. Um line array empilha elementos que, juntos, direcionam o som no plano vertical: a energia vai para a plateia, e menos para o teto e a parede do fundo, o que ajuda a voz a chegar clara. A cobertura é meta de projeto, simulada antes da obra e conferida no comissionamento com medição nas áreas de ouvintes, item previsto na ANSI/INFOCOMM 10:2013.
Microfonia com mixagem automática em rede Dante
Vários microfones abertos ao mesmo tempo somam ruído de sala e aproximam o sistema da realimentação. A mixagem automática mantém em evidência o microfone de quem fala e atenua os demais, sem depender de um operador de mesa. Em Dante, os canais trafegam como áudio digital pela rede, e o roteamento entre palco, processador e gravação é feito por software. A matriz do DSP decide o que vai para as caixas, para a gravação e para a transmissão.
Projeção, iluminação cênica e câmeras para gravação
A luminosidade do projetor é escolhida em função da luz que incide na tela: num auditório que não fica totalmente escuro durante uma aula, a imagem precisa de contraste para o texto ser lido. O tamanho da tela sai do cálculo com a distância da última fileira, segundo a ANSI/INFOCOMM V202.01.
A iluminação cênica em DMX e as câmeras PTZ trabalham juntas. A câmera precisa de luz constante sobre o palco para gravar e transmitir, e as posições de câmera gravadas podem ser chamadas junto com a cena de cada formato de evento.
Onde continuar
Por confidencialidade, o nome do cliente e detalhes sensíveis do projeto não são divulgados.
