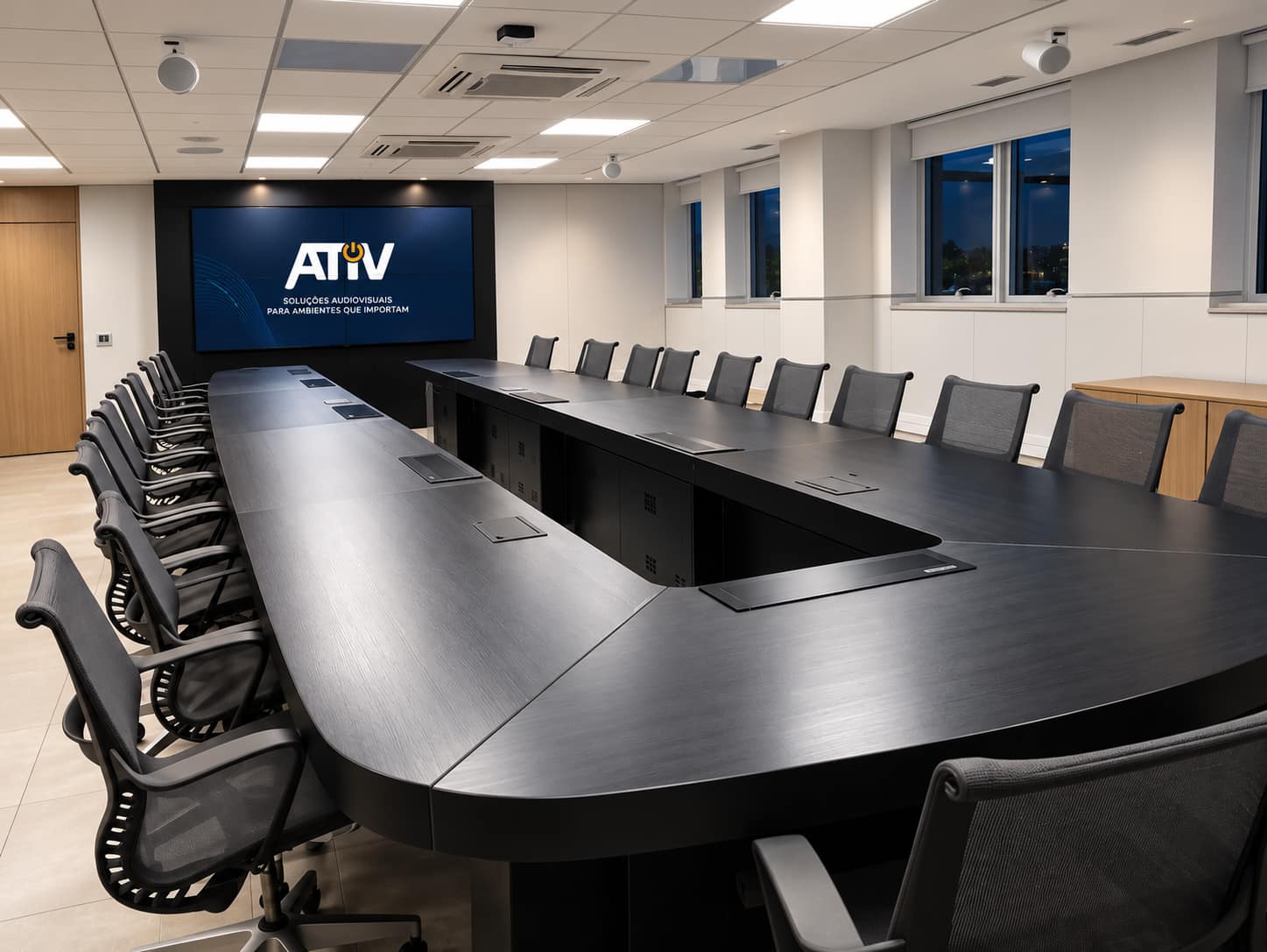

Imagem ilustrativa
Campus Universitário com Integração Audiovisual
Estúdios de podcast, auditório modular, salas de treinamento e reunião com automação Q-SYS.
Setor
Educação
Ambiente
Campus
Cliente
Confidencial · Instituição de ensino superior
O desafio
Universidade que queria oferecer a alunos e professores recursos de nível corporativo em vários ambientes: produção de conteúdo, treinamento, eventos e reuniões executivas.
A solução ATIV
Integramos estúdios de podcast com tratamento acústico, auditório modular com projeção laser 4K, salas de reunião com painéis LED 1.5mm, salas de treinamento multitelas, som ambiente por zonas e automação Q-SYS unificada, sobre rede com failover automático.
Tecnologias aplicadas
- Painéis LED 1.5mm de pixel pitch
- Projeção laser 4K para auditório modular
- Estúdios de podcast com tratamento acústico
- Áudio DSP com roteamento matricial Dante
- Som ambiente distribuído por zonas
- Câmeras PTZ para gravação e transmissão de aulas
- Videowall modular com software de gerenciamento
- Automação Q-SYS unificada
Escopo entregue
- Estúdios de podcast e auditório modular
- Painéis LED 1.5mm em salas executivas
- Automação Q-SYS em todos os ambientes
Benefícios para a operação
- Campus de referência em infraestrutura educacional
- Produção de conteúdo feita pelos próprios alunos e professores
- Controle unificado de todos os ambientes
Ambiente de referência: estúdio de podcast
Dos ambientes do campus, o desenho mostra o estúdio de podcast: mesa para quatro participantes com um microfone por lugar, três câmeras PTZ e bancada de operação, com áudio em rede Dante, gravação multipista e encoder de streaming.
Modelo do tipo de sistema deste projeto, desenhado com a biblioteca isométrica da ATIV. Não reproduz a planta do cliente. Sala de 5,2 × 5,0 m, forro a 2,6 m, rack de 12U, 20 ligações no diagrama.
Captação de áudio
- Quatro microfones de locução, um por lugar
- Interface de áudio de quatro canais em rede Dante
- Gravador multipista com uma faixa por microfone
Vídeo
- Três câmeras PTZ com vídeo sobre IP
- Display de retorno de 55" na parede do fundo
- Encoder de streaming e decoder do retorno
Operação e monitoração
- Bancada com estação de produção e monitor de programa
- Dois monitores de áudio com amplificador Dante
- Painel de toque com cenas de gravação
Acústica e rede
- Painéis ripados e painéis absorvedores nas paredes, piso em carpete
- Switch AV com PoE e VLAN por função
- Ligação por fibra à rede do campus
Carregando o desenho…
Imagem ilustrativa. Equipamentos genéricos, sem marca nem modelo.
Campus universitário: ambientes diferentes, um mesmo padrão de controle
Estúdio, auditório, sala de treinamento e sala de reunião têm equipamentos distintos, mas quem os usa é a mesma comunidade. Com a automação Q-SYS unificada, o painel segue a mesma lógica em todos os ambientes, e o professor que aprendeu a operar uma sala opera as outras. Padrões de campus publicados por universidades adotam o mesmo princípio: salas tipificadas por função e controle igual em todas.
A unificação também serve à equipe técnica, que mantém um único conjunto de programação e de documentação as built.
Estúdios de podcast: a acústica vem antes do microfone
Gravação de voz registra a sala junto com a voz. Num estúdio sem tratamento, o microfone capta reflexões e ruído externo que não saem na edição. O tratamento acústico controla a reverberação do ambiente, e só então a escolha de microfone e de processamento faz diferença. É a condição para que alunos e professores produzam conteúdo com qualidade constante de uma gravação para outra.
Painel LED nas salas de reunião, projeção laser no auditório modular
Cada tecnologia de imagem atende a uma condição. A sala de reunião trabalha com luz acesa e espectadores próximos: o painel LED de 1.5mm tem pixels próximos o bastante para a imagem parecer contínua a curta distância, e brilho para conviver com a iluminação. No auditório modular, a tela é grande e a plateia fica mais longe; a projeção laser 4K cobre essa área e dispensa a troca periódica de lâmpada. Nos dois casos, o tamanho da imagem sai do cálculo com a distância do espectador mais distante, segundo a ANSI/INFOCOMM V202.01.
Áudio Dante, som ambiente por zonas e rede com failover
O roteamento matricial em Dante leva o áudio de qualquer origem a qualquer destino por software, e o som ambiente é dividido em zonas, cada uma com programa e volume próprios. Como áudio e controle dependem da rede, ela tem failover automático: um segundo caminho assume quando o principal falha, e os ambientes não ficam presos a um único equipamento de rede.
Onde continuar
Por confidencialidade, o nome do cliente e detalhes sensíveis do projeto não são divulgados.
