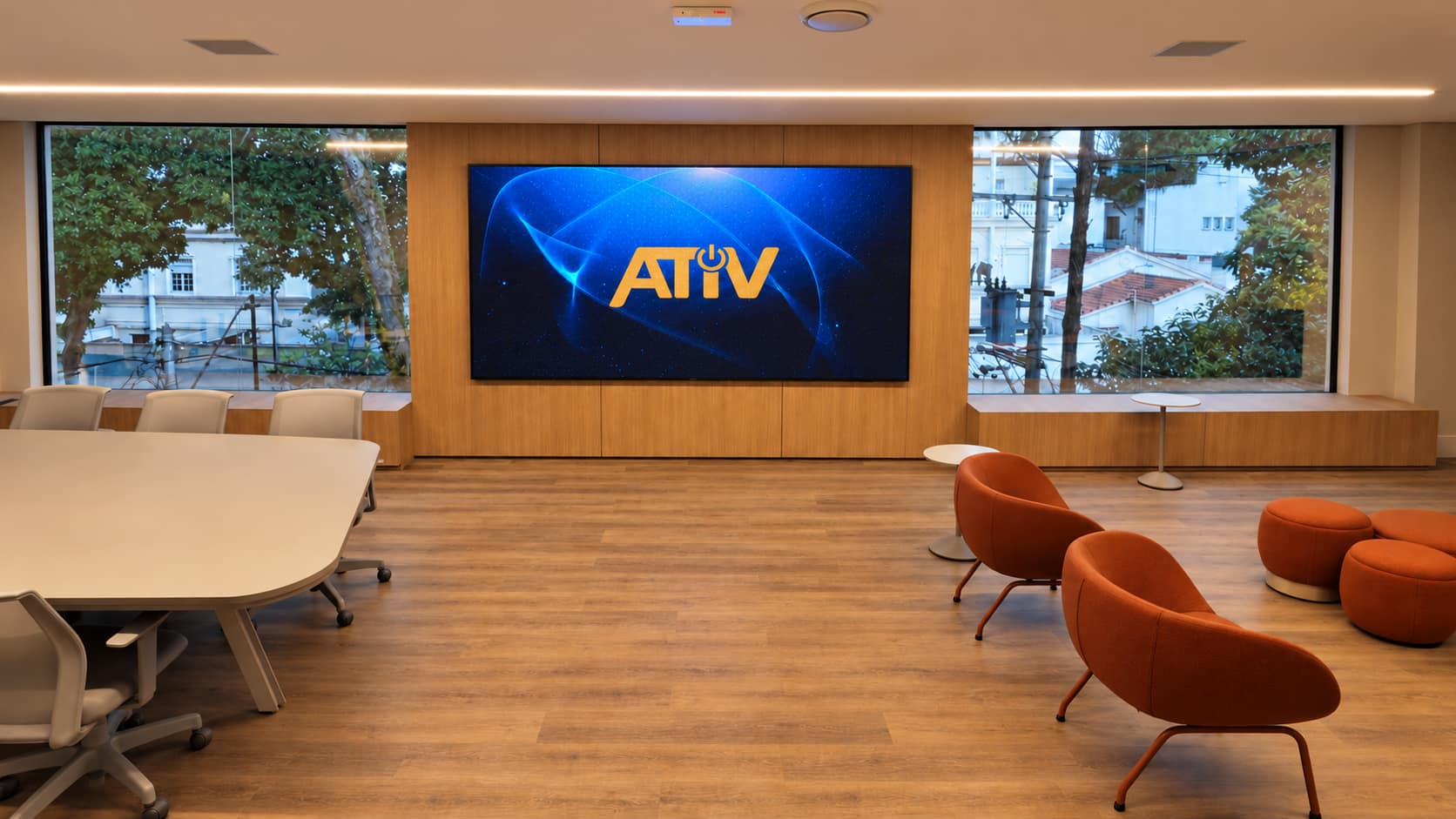

Imagem ilustrativa
Sala do Conselho com Automação e Videoconferência
Áudio Q-SYS, videoconferência HD e automação de ambiente para deliberações institucionais.
Setor
Governo
Ambiente
Sala do Conselho
Cliente
Confidencial · Instituição pública do sistema de justiça
O desafio
Instituição pública que precisava realizar sessões do conselho com qualidade de áudio e vídeo profissional, participação remota segura e operação simples para os conselheiros.
A solução ATIV
Implementamos a sala com processamento de áudio Q-SYS, videoconferência com câmeras PTZ, microfones de conferência com tecnologia anti-interferência, rede Dante e automação integrada à projeção, iluminação e climatização.
Tecnologias aplicadas
- Processadores de áudio Q-SYS Core
- Videoconferência com câmeras PTZ motorizadas
- Microfones de conferência anti-interferência
- Rede Dante para áudio digital
- Projeção de alta resolução com telas motorizadas
- Touchpanel customizado integrado a iluminação e climatização
Escopo entregue
- Áudio profissional com processamento Q-SYS
- Videoconferência em alta definição
- Automação completa do ambiente
Benefícios para a operação
- Sessões do conselho com qualidade broadcast
- Conectividade remota segura para participantes externos
- Operação por interface única e intuitiva
Ambiente de referência: sala do conselho
Sala do conselho para 16 pessoas em mesa em U, com projeção em tela motorizada, videoconferência por duas câmeras PTZ e microfones de conferência na mesa. Um painel de toque comanda áudio, vídeo, iluminação e climatização.
Modelo do tipo de sistema deste projeto, desenhado com a biblioteca isométrica da ATIV. Não reproduz a planta do cliente. Sala de 9,0 × 8,5 m, forro a 2,7 m, rack de 16U, 32 ligações no diagrama.
Vídeo e videoconferência
- Projetor no forro e tela motorizada na parede do fundo
- Duas câmeras PTZ, uma na frente e uma no fundo da sala
- Codec de videoconferência e entrada para notebook na mesa
- Vídeo sobre IP: dois encoders e um decoder
Áudio e captação
- Oito microfones de conferência na mesa, um a cada dois lugares
- DSP com mixagem automática e cancelamento de eco
- Seis caixas de teto com amplificador em rede Dante
Controle e automação
- Painel de toque na mesa, com cenas de sessão
- Processador de controle com acionamento da tela motorizada
- Interfaces de controle para iluminação e climatização
Rede e infraestrutura
- Switch AV com PoE e VLAN por função
- Rack de 16U com nobreak
- Uplink em fibra para a rede corporativa
Carregando o desenho…
Imagem ilustrativa. Equipamentos genéricos, sem marca nem modelo.
O que muda numa sala do conselho com videoconferência
Uma sessão de conselho reúne muitos participantes em volta de uma mesa, com falas que se alternam e conselheiros que acompanham a distância. O participante remoto precisa ouvir cada voz no mesmo nível e ver quem está falando. Isso leva a microfones de conferência distribuídos pelas posições da mesa, e não a um aparelho único no centro, e a câmeras PTZ motorizadas, que guardam um enquadramento para cada lugar e outro para o plano geral.
Processamento de áudio Q-SYS, rede Dante e microfones anti-interferência
Com vários microfones, alguém tem de decidir qual está aberto, em que nível, e o que segue para a chamada. Esse trabalho é do processador de áudio, que faz a mixagem e a equalização dos canais e trata o retorno da voz remota, para que ela não volte ao participante externo pelos microfones da sala.
A rede Dante leva os canais ao processador como áudio digital, por cabo de rede, e o roteamento é feito por software. Já a tecnologia anti-interferência responde a um hábito da mesa de reunião: telefones celulares ao lado dos microfones induzem um zumbido de radiofrequência, e o microfone protegido não o capta.
Participação remota com acesso controlado
Deliberação institucional pede cuidado com quem entra na chamada e com o caminho que o sinal percorre. Equipamento de áudio e vídeo em rede é dispositivo de TI. A AVIXA RP-C303.01 recomenda trocar as senhas de fábrica, separar os perfis de operador e de administrador e documentar portas e protocolos de cada dispositivo, para que a TI da instituição escreva as regras de acesso.
Um painel para projeção, iluminação e climatização
O touchpanel reúne o que ficaria em controles separados. Iniciar a sessão passa a ser uma ação: a tela motorizada desce, o projetor liga, a luz vai para a cena de reunião e a climatização entra no ajuste previsto. Essa sequência de operações é escrita e aprovada antes da programação, e o conselheiro não precisa conhecer o equipamento para usar a sala.
A documentação de uma sala desse tipo usa como referência a ANSI/AVIXA D401.01: diagrama de interligação, elevação de rack e as built corrigidos para o sistema como instalado, que passam a ser a base da manutenção.
Onde continuar
Por confidencialidade, o nome do cliente e detalhes sensíveis do projeto não são divulgados.
